由江北新區建設與交通局推薦的現代產業創新中心日前通過南京市BIM示范項目核驗，在目前被列入示范的16個項目中拔得了資金獎補頭籌,該項目也是全省首個通過核驗的BIM示范項目。

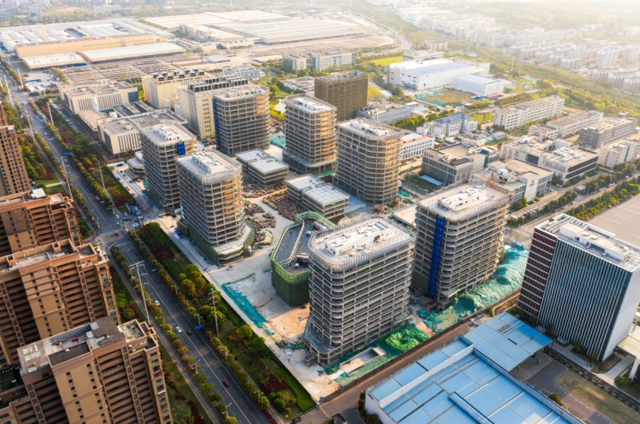

項目位于南京生物醫藥谷、研創園東區、智能制造產業園三個園區合圍的重要窗口區域，占地面積約122畝，總建筑面積約33.6萬平方米，其中地上面積約20.1萬平方米，地下面積約13.5萬平方米，由7棟高層研發辦公樓、3棟多層研發辦公樓和1棟會議中心組成，建成后主要用于保障生物醫藥、軟件開發、智能制造領域創新型領軍企業入駐、科技成果項目、新型研發機構落地提供載體。

項目全流程全周期運用BIM技術,包括裝配式應用、BIM數字報審、工程量統計、能耗分析、性能模擬、碰撞檢查、設計優化、管線綜合、VR仿真漫游等，其中裝配式應用、BIM數字報審、管線綜合、仿真漫游四項為深度應用，綜合效益顯著。

提供方案決策的依據

建筑設計師對本項目的選址、方位、外形、結構形式、耗能與可持續發展問題、施工與運營概算等問題作出決策，應用BIM對各種不同的方案進行模擬與分析、且為集合更多的參與方投入該階段提供了平臺，保證做出的分析決策得到反饋，保證決策的正確性與可操作性。

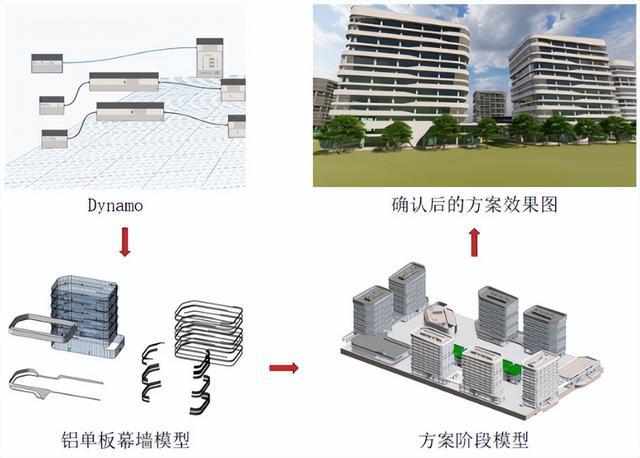

BIM幕墻選型優化

系統協作各專業模型構建及碰撞檢測

對于傳統建設項目設計模式，各專業包括建筑、結構、暖通、機械、電氣、通信、消防等設計之間的矛盾沖突極易出現且難以解決。而BIM整體參數模型可以對建設項目的各系統進行空間協調、消除碰撞沖突，大大縮短了設計時間且減少了設計錯誤與漏洞。同時，結合運用與BIM建模工具具有相關性的分析軟件，可以就擬建項目的結構合理性、空氣流通性、光照、溫度控制、隔音隔熱、供水、廢水處理等多個方面進行分析，并基于分析結果不斷完善BIM模型。

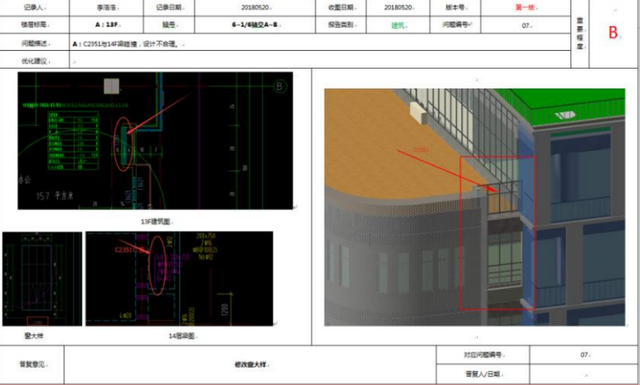

BIM碰撞報告

智能化數字化效益雙贏

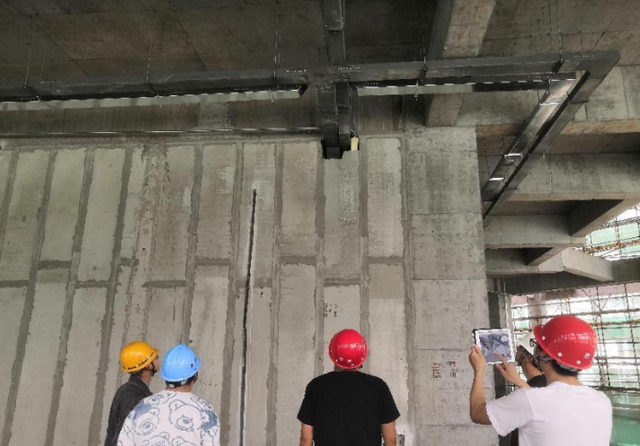

項目應用“BIM+裝配式信息管理”系統輔助技術管理升級，將立面圖等資料實時上傳到平臺更新修改，BIM整體參數模型自動更新的法則可以讓項目參與方靈活應對設計變更，減少例如施工人員與設計人員所持圖紙不一致的情況，提高管理效率與施工質量。項目人員、時間、材料等成本可節約2%~5%，做到精準化預算控制。

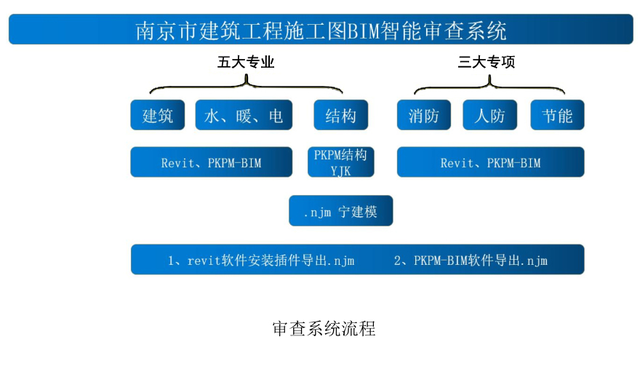

BIM數字報審

以現有數字化審查系統為依托，采用人審機輔、二三維并行的模式，實現施工圖BIM智能審查，拓展竣工驗收備案管理功能，模型數據能與工程建設項目審批管理平臺、規劃BIM報建系統、CIM基礎平臺等無縫對接，確保部門之間、系統之間模型數據無縫無損流轉和共享。在施工圖模型基礎上，對項目施工過程及竣工備案進行管理，實現管理環節閉環，提升項目規建管全過程管理水平。

新區從2018年即開展BIM推廣政策、BIM技術標準體系相關研究，積極推進BIM在新區范圍內工程設計、施工和運行維護全過程的應用，同時加強示范項目的引領作用，使新區BIM應用工作持續走在全省前列。
